水冷器換熱器管板腐蝕如何在線治理保護

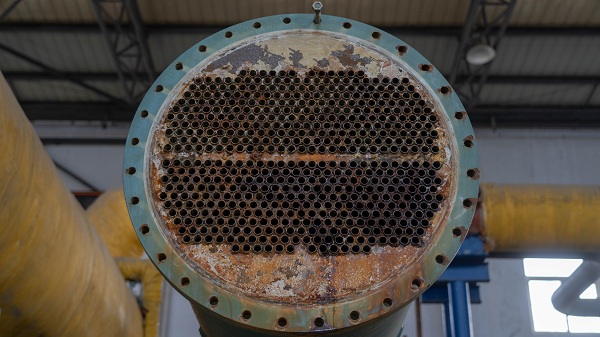

　　水冷器管程材質(zhì)為黃銅，管板材質(zhì)為碳鋼，殼程冷卻介質(zhì)為水，管程流動液體為鹽水，本設(shè)備是鹽水管程使用的高濃度鹽水氯離子含量較高，所以會對管板跟換熱管造成腐蝕，尤其是管板和水冷管連接處腐蝕最為嚴重。某化工企業(yè)在最近檢修發(fā)現(xiàn)水冷器換熱器管板腐蝕嚴重，企業(yè)向?qū)ふ乙环N在線治理保護的方法。

　　我們先來看下水冷器換熱器管板腐蝕的原因：

　　氯離子本身不對碳鋼造成腐蝕，但是有了氯離子等離子后，會形成電解質(zhì)溶液，碳鋼會形成原電池，加快碳鋼腐蝕，若是中性或弱酸性是吸氧腐蝕，若酸性比較強會發(fā)生析氫腐蝕。

　　知道了水冷器換熱器管板腐蝕的原因，合理的選擇防腐措施，才能達到高效利用設(shè)備的目的：

　　修復(fù)方案如下：

　　1.表面處理，采用噴砂處理，

　　噴砂除銹至鋼材表現(xiàn)潔凈 表面應(yīng)無油脂、氧化皮鐵銹、油漆涂層和雜質(zhì)，表面具有均勻的金屬色澤。

　　1.1涂覆材料前必須進行噴砂處理;

　　1.2材料必須有足夠時間的自然固化，達到足夠的強度。

　　2.具體的水冷器換熱器管板腐蝕修復(fù)工藝

　　(1)表面處理;采用噴砂工藝對整個管板表面進行噴砂，去除所有的氧化層和污物，使得表面干凈粗糙露出金屬原色;

　　(2)使用直磨機對每根管口進行倒角處理，且列管管口處打磨去除氧化層;

　　(3)表面處理完成后，使用無水乙醇對整個表面進行清洗;

　　(4)調(diào)和索雷碳納米聚合物材料SD8000并涂抹到待修復(fù)表面

　　(5)調(diào)和索雷碳納米聚合物材料SD8002對治理部位液體沖刷缺失部位進行填補

　　(6)調(diào)和索雷碳納米聚合物材料SD8001A，均勻涂抹至待修復(fù)表面,

　　(7)采用無氣噴涂或輥涂、刷涂等方式將碳納米聚合物材料涂覆至管板表面;

　　(8)材料初固化后采用電火花檢測，如存在漏涂及時修補;

　　(9)材料固化一段時間達到一定機械強度后再進行加熱固化，可以采用碘鎢燈加熱或者通蒸汽方式進行后固化，工作地點是否能動火，不能就只能自然固化;

　　(10)材料加熱固化后，可進行打壓試驗，防止出現(xiàn)滲漏。檢驗無滲漏后方可投入運行。
