【項目介紹】細碎機液耦位軸徑磨損在線快速修復項目

細碎機液耦位軸徑磨損在線快速修復項目合作背景

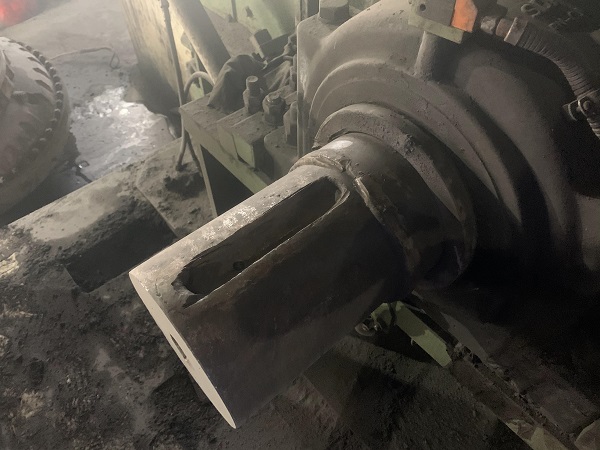

        去年5月中旬，企業細碎機液耦位置軸徑出現了磨損，設備數據為：細碎機軸徑170mm磨損寬度210mm，磨損深度0.7mm。企業設備負責人聯系到我司技術工程師后表示：此位置屬于鍵配合直接裝配液耦，此部位出現磨損以后，如果長時間不處理會導致斷軸，也會導致液耦出現損壞，因整體拆卸在返廠進行修復不太現實，整體拆卸不僅費時費力，而且拆卸過后只能采取更換的方式，因細碎機的錘盤與軸是屬于熱裝的，整體把軸使用壓力機壓出來難度很大，一般只能采取，切割的方式，破壞性拆卸，整體費用也高，我司技術工程師告知，此部位可以進行在線修復，不過后續裝配難度較大，需現場制作一個設備專用的裝配工裝，企業負責人表示現場會積極配合爭取早日修復完畢，解決這個困擾他們的大難題，我司工程師與六月初前往修復，到達現場后僅用時8小時就完成了修復，修復完畢后設備運行正常。

細碎機液耦位軸徑磨損原因分析

        設備經過長時間運行過后，與液耦配合的鍵條受力最大出現了金屬疲勞；金屬疲勞屬內部結構并不均勻，從而造成應力傳遞的不平衡，有的地方會成為應力集中區。與此同時，金屬內部的缺陷處還存在許多微小的裂紋。在力的持續作用下，裂紋會越來越大，金屬中能夠傳遞應力部分越來越少，直至剩余部分不能繼續傳遞負載時，金屬構件就會全部毀壞，當鍵條出現跑鍵現象后，液耦直接與軸產生了摩擦導致軸頭出現了磨損。

細碎機液耦位軸徑磨損如何修復？本次修復采用工裝修復工藝

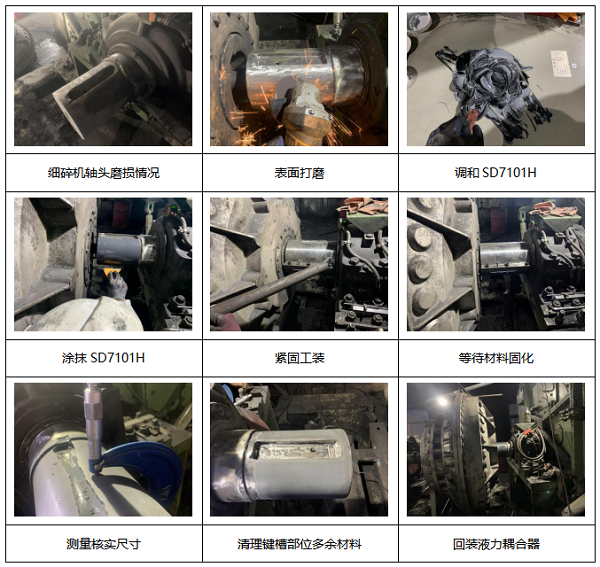

        1.查看軸頭磨損情況，確定定位面后測量直徑尺寸并做記錄，工裝加工內孔，按照現場測量數據為準；

        2.用氧氣乙炔表面除油，然后打磨修復面，確保表面粗糙以增大粘結力，無水乙醇清洗修復表面，安裝工裝空試是否合適；

        3.空試完成后，按比例調和索雷碳納米聚合物材料SD7101H，調和至均勻無色差為止，把調和好的索雷SD710H材料涂抹在修復面上，安裝工裝到位；

        4.加溫固化，提高材料性能并且可以快速固化；

        5.拆卸工裝，核實修復尺寸，確認無誤后清除多余材料后制作專用裝配工裝；

        6.裝配液力耦合器到位；
