浸泡槽浸漆槽腐蝕保護采用CMI重防腐涂層材料

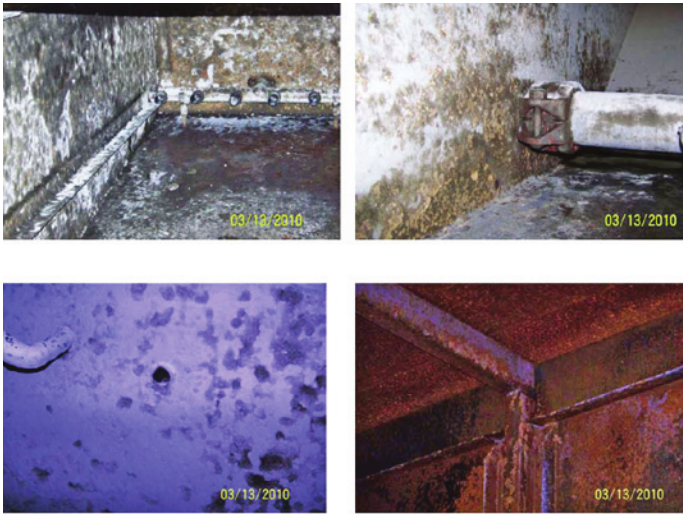

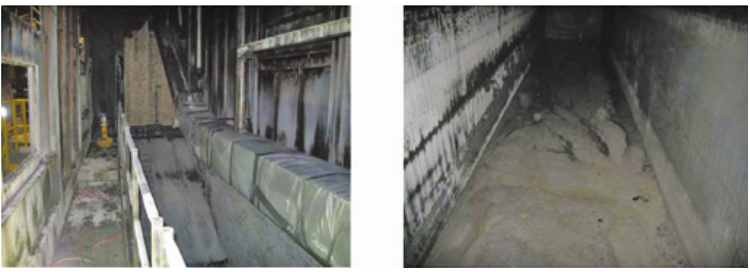

美國中西部一家汽車制造工廠內鋼制堿性清洗劑的罐體和罐壁出現(xiàn)早期腐蝕問題

      浸泡槽/浸漆槽的運行環(huán)境如下：罐體內裝有堿性清洗劑，浸泡溫度為60℃/140℉。反滲透水用作補給水，也加重了腐蝕問題。同時整個罐體也經常在65℃/150℉環(huán)境下用強堿溶液進行化學清洗，以清除罐體內的油、油脂和污垢。

      在向CMI重防腐涂層材料廠家的專家和技術工程師進行咨詢后，客戶最后決定使用CMI重防腐襯層保護浸泡槽。在與顧問工程師詳細溝通后，我們得出的解決方案是施涂為這個罐體提供長期保護作用的CMI涂層。

      2010年7月2日，施工方UCC公司開始進入工作。UCC工作人員在表面處理以及高性能工業(yè)涂層的施工作業(yè)方面有豐富的經驗和知識儲備。

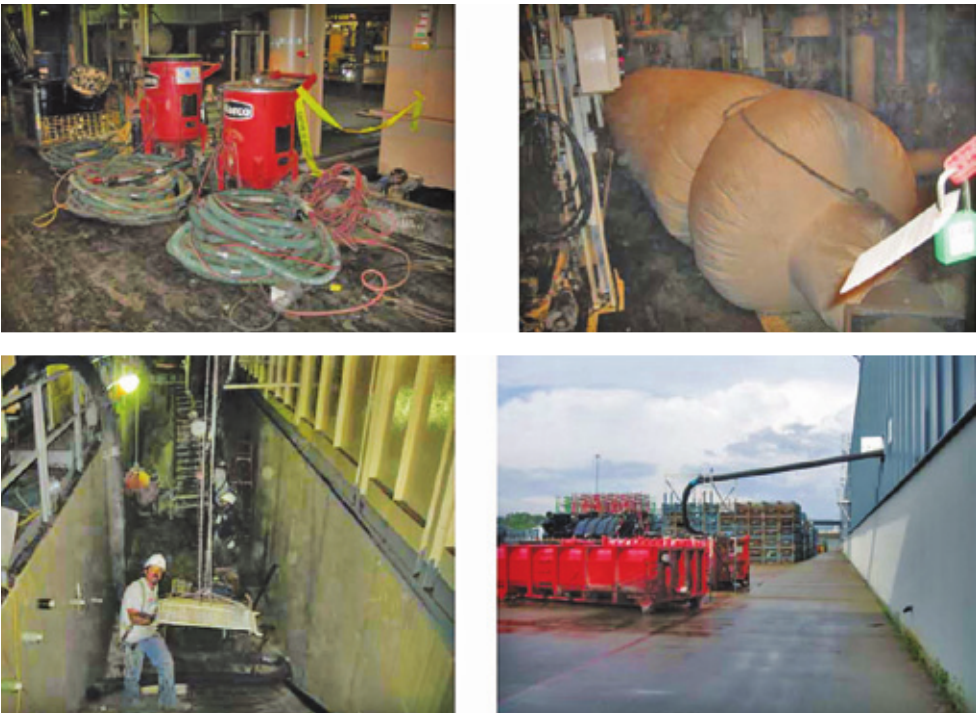

      所有待涂覆的表面在噴砂之前先用水噴射流處理@30000psi，確保清除所有表面的油脂、油跡、鹽和其他污染物。在上述處理后，表面按照SSPC-SP5（NACE#1 SA3）標準噴砂處理，直至打磨出金屬原白色、有3密爾粗糙度為止。根據(jù)我們的要求，此次噴砂使用的 1240噴砂料。噴砂之后的碎屑物收集到真空箱內，空氣中污染物收集到較大的集塵袋中。

      之后，做好浸泡槽/浸漆槽清潔和準備工作。監(jiān)測濕度，在涂覆過程中，濕度不得超過65%?；臏囟刃枰?0~40℃范圍內，高出露點溫度3℃。

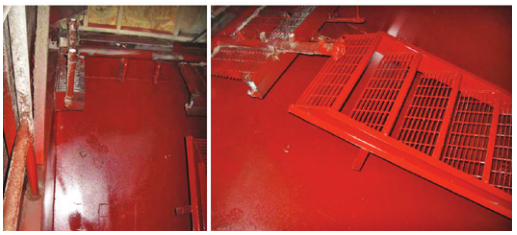

      按照CMI重防腐材料的施工要求，UCC工作人員首先在浸泡槽和溢流罐的底面、墻面和懸式樓梯表面噴涂一層CMI 涂層（紅色），涂層的濕膜厚度為6-8密爾（150-200微米）。

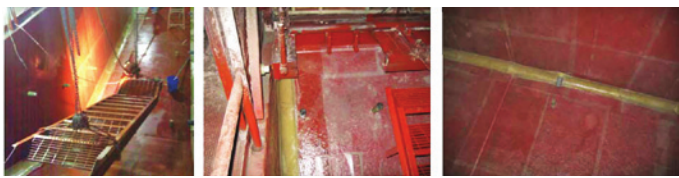

      之后UCC施工人員等待/完成底漆涂層固化至B級，之后涂覆一層樹脂和固化劑混合涂層，然后將一層玻璃纖維材料壓在濕的底涂層表面上，使玻璃纖維加固材料完全充分的受底涂層浸透。玻璃纖維覆蓋件、玻璃纖維連接件和噴射器出口都是用厚涂的CMI 涂層固定。之后等待/完成涂層固化至B級。

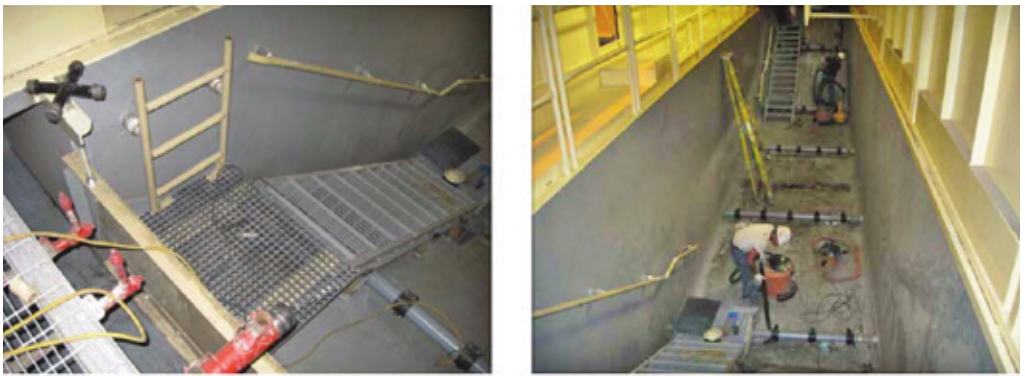

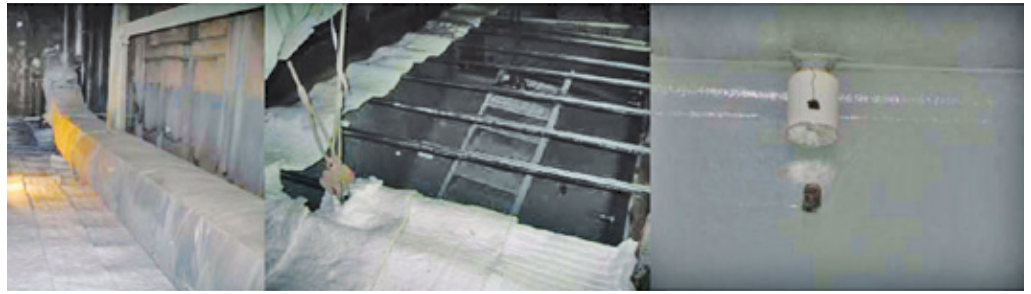

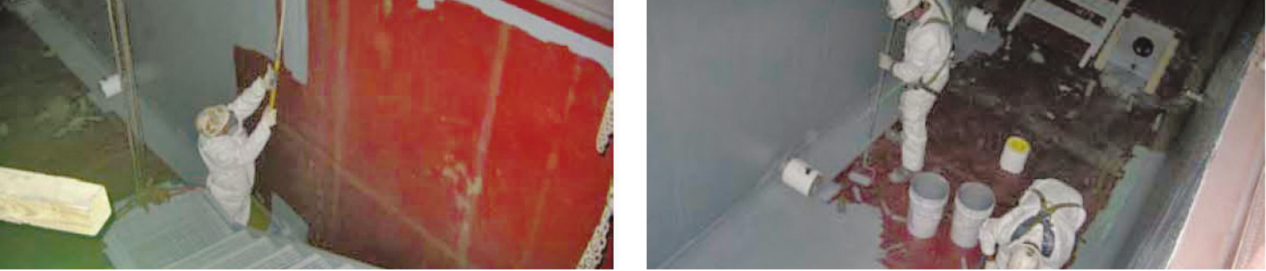

      在此之后，涂一層CMI涂層（灰色），涂覆濕膜厚度為7-8密爾，干膜厚度為6-7密爾。罐上覆上2’’陶瓷絕緣材料，用垂線固定。

      在整個CMI 重防腐涂層材料的涂覆工作完成之后，向罐內吹入70F的干燥氣流，促進涂層材料中溶劑的釋放揮發(fā)，為后固化做好準備。在罐頂使用溫度探測器和溫度圖表，確保罐殼溫度不會觸動工廠設備的自動灑水裝置。在任何時候吹入的氣流溫度都不能超過23℃/75℉。在CPVC（氯化聚氯乙烯）噴射器頭的出口上安裝保護帽，以防止接頭/連接位置在后固化過程中變形。將溫度探針固定在4個噴射器頭的絕緣帽上。

CMI重防腐涂層材料的固化過程

      施工方UCC使用的加熱設備的尺寸以及加熱器的數(shù)量必須足以滿足這項工作的需要。使用丙烷間接強制空氣加熱。加熱溫度為85℃/185℉，持續(xù)六（6）小時。 可聯(lián)系CMI廠家獲取固化時間表。總之，UCC施工方完全按照CMI涂層廠家的規(guī)范要求完成整個作業(yè)。罐體襯層提供了長期的防腐保護。表面涂覆之后，因為CMI涂層是一種非常具有致密性的低表面能涂層，表面非常光滑，所以清洗工作較之前會簡單的多。http://www.adasnake.cn
