風力發電機軸滑環側軸承位磨損修復

風電發電機軸磨損現場情況分析:

1.設備問題：16#風力發電機組滑環側軸承位1mm

2.設備數據：軸承型號FAG6332-M-J20C-C3；軸承位原始直徑：160mm；

前軸肩定位面尺寸：142.97mm，轉速：1800r/min。

3.修復時間：8小時（從具備修復條件直到修復完畢）

4.材料用量：0.5組SD7104，若干SD7000。

風力發電機軸磨損現場修復步驟

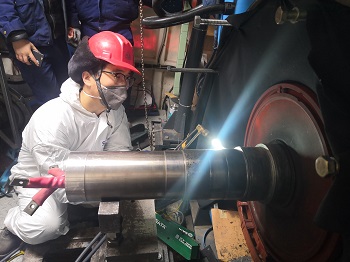

1. 表面烤油：使用氧氣乙炔進行烤油，直至油污碳化；

2. 表面打磨：使用磨光機將表面打磨粗糙、干凈，直至出現金屬光澤，增大材料粘結力；

3. 表面清洗：用無水乙醇清洗軸表面；

4. 確認軸表面無高點后，空試工裝確認工裝定位面準確無誤；

5. 空試完畢后，拆卸工裝，在工裝內表面清洗干凈后涂抹脫模劑SD7000；

6. 按比例調和索雷碳納米聚合物材料SD71014，調和至均勻無色差為止；

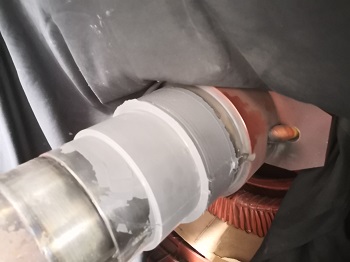

7. 將調和好的SD71014均勻涂抹至軸承位的表面，反復刮壓，

8. 安裝工裝，用氧氣乙炔加熱軸頭導熱，不但能讓材料快速固化，并且還可以提高材料性能；

9. 兩個小時后，固化完成后，拆卸工裝，測量尺寸為160.08-160.09mm；

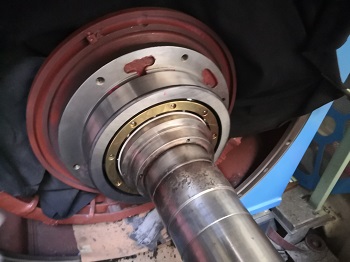

10.最后裝配軸承到位后修復完畢。http://www.adasnake.cn
